Fritzing

¿Que es Fritzing?

Es un programa de automatización de diseño libre (aunque no se porque me suena a nombre de galleta o bebida XD).

Este programa basicamente trabaja junto con Arduino; lo que busca este programa(valga la redundancia) es mejorar o crear esquemas de sus propios diseños de circuitos y permite compararlos con otros circuitos de otros usuarios gracias a que cuenta con un sitio web complementario.

Conociendo Fritzing

Una vez que abramos Fritzing vamos a ver la pantalla principal la cual tiene varias partes que describiremos.

• Nuestros proyectos: En esta parte estan los accesos directos a nuestros proyectos más recientes en los que hemos trabajado.
• Vistas disponibles: Al trabajar en Fritzing nos encontraremos que podemos trabajar en nuestro proyecto en 3 vistas diferentes las cuales son: Protoboard, esquema y PCB. Más delante hablaremos más acerca de cada una.
• Lista de componentes: Aquí tenemos acceso a una gran biblioteca de componentes para armar nuestros circuitos. Entre los componentes se encuentran los componentes más básicos y hasta tarjetas de desarrollo importantes tales como Arduino.
• Inspector de partes: En esta sección accederemos al detalle de cada componente que seleccionemos.

Vista protoboard

En la parte de abajo de esta vista podemos apreciar una barra de herramientas con la cual podemos agregar notas, girar los componentes o invertirlos. Además que se nos presenta la opción de compartir para enviar nuestro proyecto a la página oficial de Fritzing y compartirlo con toda la comunidad. Más debajo tenemos una herramienta para hacer zoom (acercamiento) a nuestro circuito, esto es muy útil cuando estamos trabajando con circuitos grandes y queremos apreciar mejor los detalles.

Para trabajar con esta sección lo único que tenemos que hacer es arrastrar partes hacia la vista y los podremos empotrar al protoboar. Además la forma de cablear es demasiado sencilla ya que solo necesitamos conectar los pines de los componentes y arrastrar hasta donde queremos conectar el componente. Al seleccionar click derecho podemos cambiar el color del cable.

Vista de Esquema

En esta parte podemos trabajar con nuestro circuito de una manera más clara utilizando solo los símbolos de cada elemento. De esta manera es como si trabajáramos con papel y lápiz para dibujar nuestro circuito. Aquí veremos el circuito que armamos en el protoboard pero con sus respectivos símbolos.

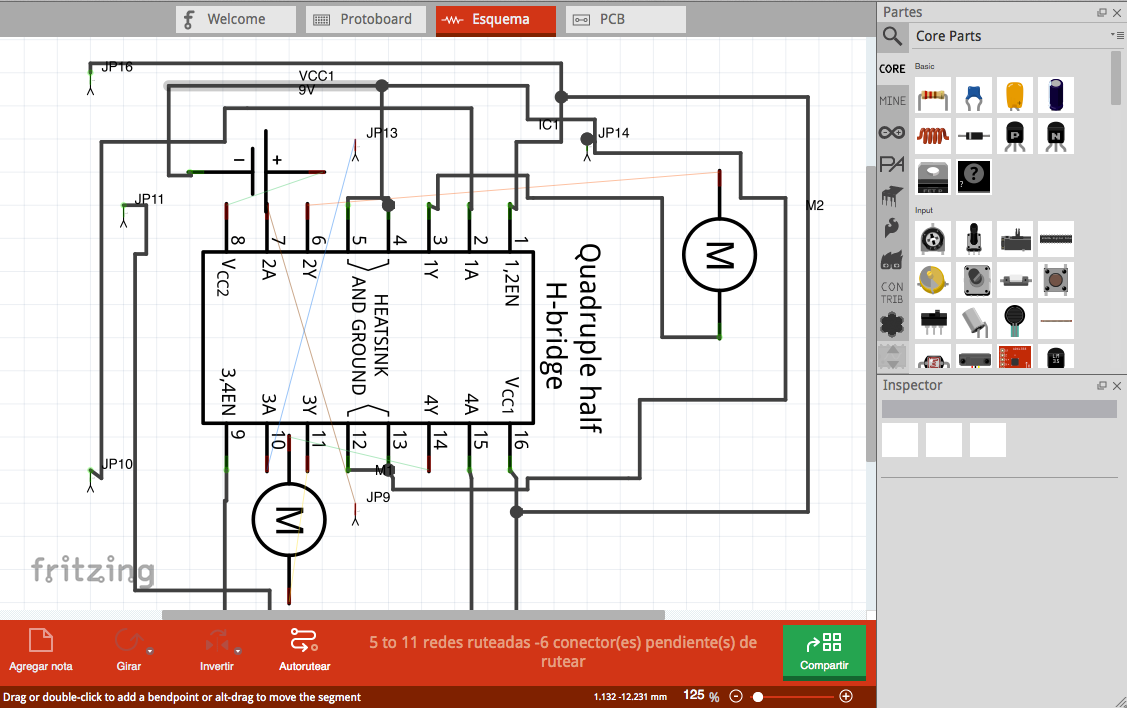

Ignorando el desorden del circuito podemos apreciar la vista esquema en la siguiente imagen.

En la parte de abajo tenemos casí las mismas herramientas que la vista de protoboard solo que ahora aparece además un botón que dice “autorutear” al presionar este boton Fritzing hará las conxiones necesarias para conectar de la mejor manera nuestro circuito. En nuestro ejemplo quedo algo así:

Vista PCB

En esta ultima vista se ve nuestro circuito de la forma en que quedaria para imprimir en PCB. En la parte de abajo podemos ver botones para ver las diferentes capas de nuestro circuito, autorutear y exportar para PCB. El boton de autorutear es muy bueno ya que busca la manera en que todo quede interconectado pero además existe la posibilidad de que nosotros mismos modifiquemos el cableado.

Fuente: https://hardwarehackingmx.wordpress.com/2014/01/04/fritzing-que-es-y-como-se-usa/

Si deseas una mejor introducción a Fritzing y ver su uso puedes ver este enlace: http://tutorialfritzing.blogspot.pe/
